Combien de disjoncteurs peux-tu mettre sur un différentiel 40A ?

Un client m’a montré son tableau électrique la semaine dernière : douze disjoncteurs entassés sous un seul interrupteur différentiel 40A. Résultat, des déclenchements intempestifs deux fois par semaine, et une installation qui frôlait la non-conformité. La règle est pourtant simple : la norme NF C 15-100 limite à 8 le nombre de disjoncteurs par interrupteur différentiel, peu importe son ampérage. Ce chiffre, beaucoup d’électriciens amateurs l’ignorent, et ça leur coûte cher au moment du diagnostic électrique.

Avant de te lancer dans le comptage de tes circuits, il faut comprendre pourquoi ce plafond existe et comment il s’articule avec le calcul de l’intensité. Ce n’est pas qu’une histoire de norme abstraite : un différentiel surchargé, c’est un risque réel de coupure générale au pire moment.

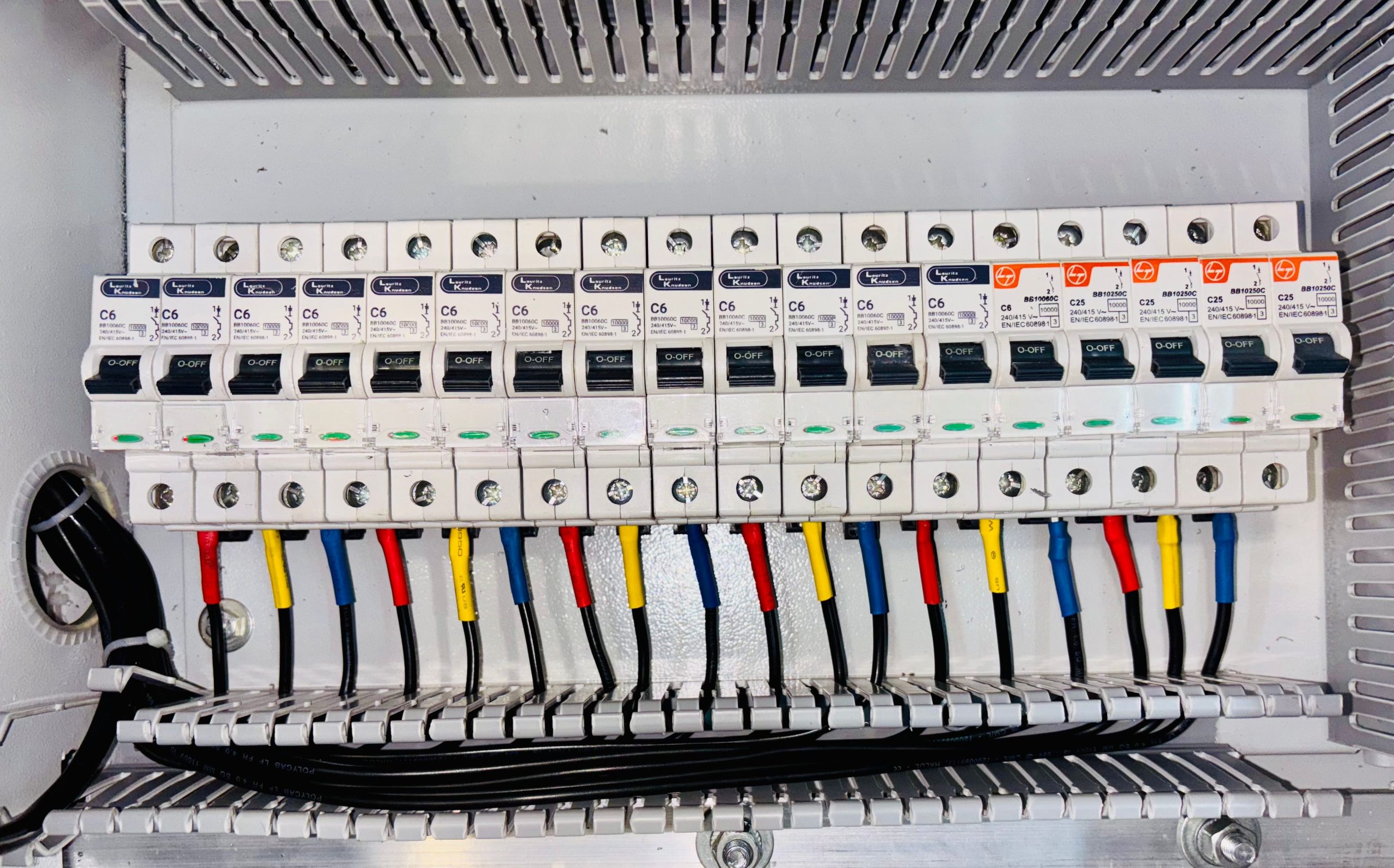

Combien de disjoncteurs sur un différentiel 40A, concrètement ?

Réponse directe : 8 disjoncteurs maximum, comme pour n’importe quel calibre de différentiel. La norme NF C 15-100 fixe cette limite pour une raison simple : au-delà, la maintenance devient impossible à gérer et le risque de coupure générale grimpe en flèche.

En pratique, dans un tableau électrique standard, on ne sature jamais vraiment un différentiel 40A avec 8 circuits classiques (éclairage, prises, un four). C’est plutôt l’intensité cumulée qui pose problème avant d’atteindre la limite de 8 disjoncteurs.

Selon la norme NF C 15-100, le nombre maximum de circuits par interrupteur différentiel est fixé à 8, quel que soit son calibre (25A, 40A ou 63A). ⚡

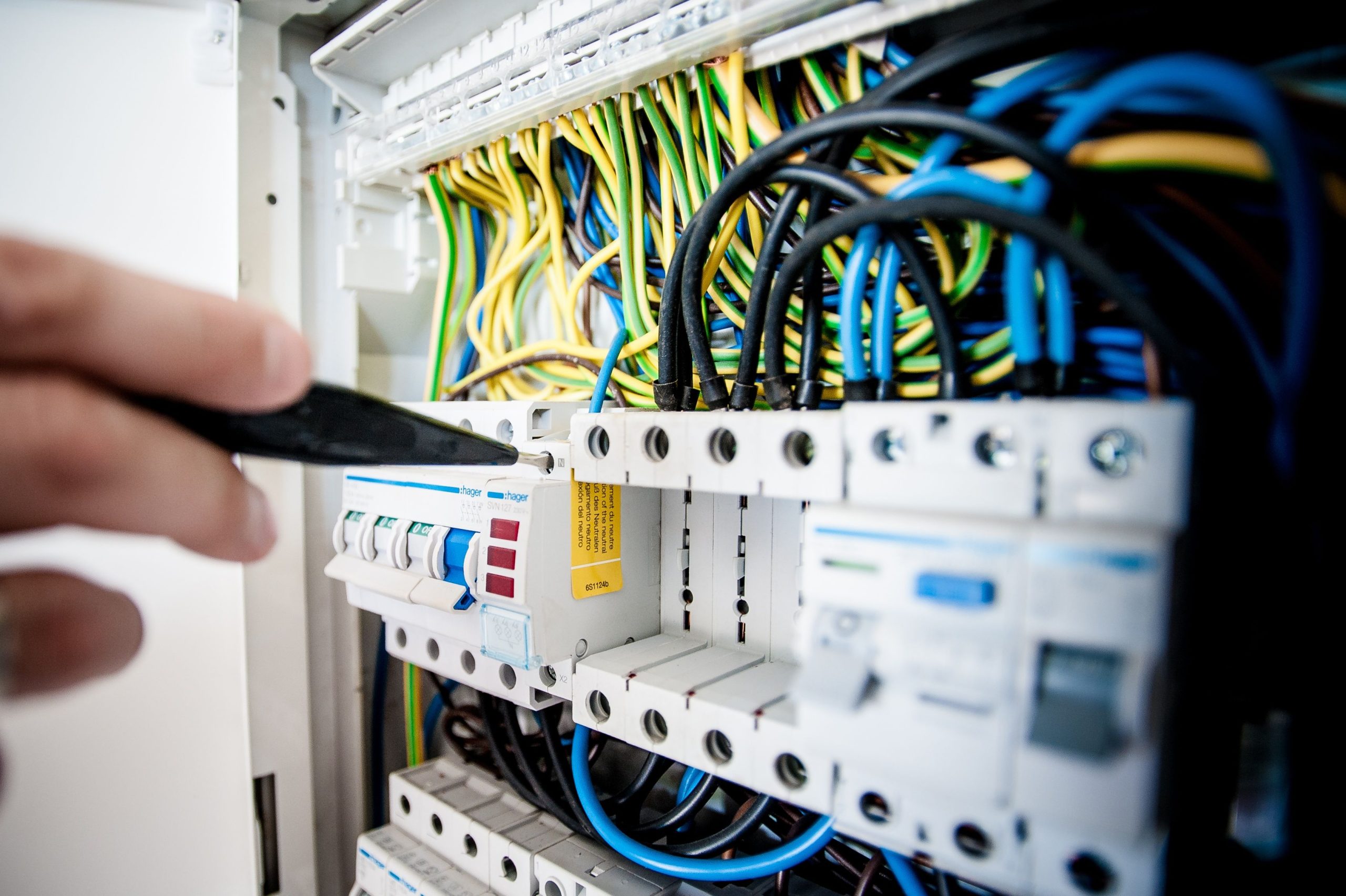

Le calcul de différentiel tableau électrique en pratique

Pour le calcul différentiel tableau électrique, additionne les intensités nominales de tous les disjoncteurs divisionnaires placés en aval. Cette somme ne doit jamais dépasser le calibre de l’interrupteur différentiel qui les protège.

• Disjoncteur 16A pour un circuit prises classique
• Disjoncteur 20A pour les prises spécialisées (four, lave-linge)
• Disjoncteur 32A pour une plaque de cuisson
• Disjoncteur 10A pour un circuit d’éclairage

Additionne ces valeurs. Si le total dépasse 40A, ton différentiel est sous-dimensionné, même si tu n’as que 5 ou 6 disjoncteurs raccordés dessus.

Comment calculer un interrupteur différentiel sans se tromper ?

Calcul intensité disjoncteur différentiel trop complexe ? Pas vraiment, une fois que tu connais la formule de base. Le calibre du différentiel doit toujours être supérieur ou égal à la somme des intensités des disjoncteurs qu’il protège, avec une marge de sécurité.

Cette marge, c’est ce que les bricoleurs pressés oublient systématiquement. Ne dimensionne jamais un différentiel au plus juste : prévois toujours 20 à 30% de marge pour absorber les pointes de consommation simultanées.

Comment calculer la puissance d’un interrupteur différentiel

Pour comment calculer la puissance d’un interrupteur différentiel, multiplie simplement le calibre par la tension. Sur un réseau monophasé à 230V, un différentiel 40A supporte donc une puissance théorique de 9 200 watts.

Cette puissance théorique ne doit jamais être atteinte en usage réel. Un chauffe-eau, une plaque de cuisson et un four qui tournent en même temps peuvent facilement dépasser cette limite si le différentiel est mal choisi.

Comment choisir l’ampérage d’un disjoncteur différentiel ?

Comment choisir amperage disjoncteur differentiel dépend directement du nombre et de la nature des circuits à protéger. C’est là que beaucoup se plantent en achetant le premier calibre venu sans faire le calcul calibre disjoncteur différentiel au préalable.

Voici la démarche que j’applique systématiquement quand je vérifie un tableau électrique sur un chantier terminé :

1. Liste tous les circuits à raccorder sur ce différentiel
2. Note l’intensité du disjoncteur divisionnaire de chacun
3. Additionne ces intensités
4. Choisis un calibre de différentiel supérieur à cette somme

Simple sur le papier, oublié en pratique par la moitié des installateurs pressés que je croise sur chantier ! C’est justement ce genre de raccourci qui fait exploser les devis de mise en conformité électrique.

Différentiel 40A ou 63A : lequel choisir ?

Le choix entre différentiel 40 ou 63 se joue sur un critère unique : le nombre de circuits gourmands en électricité que tu dois protéger. Un différentiel 40A convient à un groupe de circuits secondaires, éclairage et prises classiques par exemple.

Un différentiel 63A devient nécessaire dès que tu protèges des équipements puissants comme une plaque à induction, un four électrique ou une pompe à chaleur. L’interrupteur différentiel 63A est obligatoire quand la somme des intensités des circuits en aval dépasse 40A, ou dans les logements dont la puissance de raccordement dépasse 18 kVA selon les recommandations du Consuel.

D’après le Consuel, un tableau électrique de logement individuel comporte généralement au minimum deux interrupteurs différentiels 40A de type AC ou A pour répartir les circuits selon leur usage. 🔌

Calibrage disjoncteur différentiel selon le type de logement

Le calibrage disjoncteur differentiel varie aussi selon la surface et l’équipement du logement. Un studio n’a clairement pas les mêmes besoins qu’une maison avec cuisine équipée, chauffage électrique et borne de recharge.

Pour un T2 ou un T3 standard, deux différentiels 40A suffisent généralement à répartir l’ensemble des circuits. Dès qu’on ajoute une pompe à chaleur ou une cuisine tout électrique, il faut fort à parier qu’un 63A s’impose sur au moins un des groupes.

Comment calculer un différentiel pour éviter les erreurs classiques ?

Voilà un point qui m’énerve particulièrement sur les chantiers que je contrôle : beaucoup de gens font le calcul de l’intensité des interrupteurs différentiels sans tenir compte du facteur de simultanéité. Ils additionnent bêtement les intensités maximales de chaque disjoncteur, sans réfléchir à l’usage réel.

Dans la réalité, tous les circuits ne fonctionnent jamais à pleine puissance en même temps. Le four et le lave-vaisselle tournent rarement à leur intensité maximale simultanément avec l’éclairage de toute la maison allumé. Ce facteur de simultanéité permet d’affiner le calcul et d’éviter un surdimensionnement coûteux du tableau.

Attention cependant à ne pas partir dans l’excès inverse ! Sous-dimensionner un différentiel pour économiser quelques euros, c’est prendre le risque de coupures à répétition, et parfois même de compromettre la sécurité de toute l’installation.

Retiens l’essentiel : huit disjoncteurs maximum par différentiel, quel que soit son calibre, et une somme d’intensités toujours inférieure au calibre choisi avec une marge de sécurité. Pour savoir combien de disjoncteur sur un différentiel 40a tu peux réellement raccorder, fais toujours le calcul avant l’achat, jamais après. Un tableau électrique bien pensé, c’est un chantier qui ne te réserve aucune mauvaise surprise !

Questions fréquentes

Quelle est la puissance maximale supportée par un interrupteur différentiel ?

Un différentiel 40A supporte une puissance théorique de 9 200 watts en monophasé 230V, mais en usage réel il ne doit pas dépasser environ 32A avec marge de sécurité.

Quels critères faut-il considérer pour bien dimensionner un disjoncteur différentiel ?

Additionnez les intensités nominales de tous les disjoncteurs protégés, choisissez un calibre supérieur à cette somme, et prévoyez une marge de sécurité de 20 à 30% pour absorber les pointes de consommation.

Faut-il choisir un différentiel 40A ou 63A selon mon installation ?

Optez pour 40A pour circuits secondaires (éclairage, prises). Préférez 63A si l’intensité cumulée dépasse 40A ou pour équipements puissants (plaque induction, four, pompe à chaleur).

Combien de disjoncteurs peut-on brancher sur un seul interrupteur différentiel ?

La norme NF C 15-100 limite à 8 disjoncteurs maximum par interrupteur différentiel, quel que soit son calibre (25A, 40A ou 63A).
